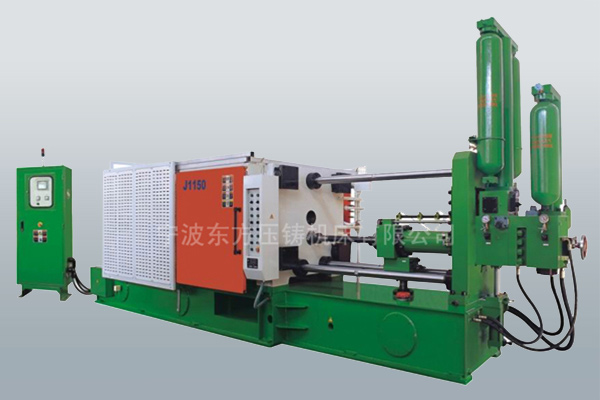

J1150型(500吨)5000千牛卧式冷室压铸机

  • 产品型号:J1150
  • 品牌名称:银山
  • 产品产地:浙江宁波
  • 生产厂家:宁波东方压铸机床有限公司
  • 询价热线:+8613806660077(微信同号)
  • 用途和特点
  • 安装图
  • 规格与参数

  本机器系中等型号卧式冷室压铸机,可适用于汽车摩托车、仪器仪表、家用电器、日用五金等工业部门,大批量生产铝、锌、铜等有色合金压铸件。

  本机采用PC可编程控制器和触摸屏实现机器的程序自动控制,具有远程通信网上调控、故障查询功能;液压系统彩进口比例阀控制,合型用曲肘扩力机构四拉杠导向弹性受力框架结构,合型刚性好,锁型可靠,运转速度快,设有可靠的安全装置,模厚调节用电动机械同步调整装置,精度高,压射采用先进的四级压射增压液压系统,压射速度快,增压速度灵敏,最高压射速度>6m/s,增压建压时间为20ms,压射各工艺参数幸免可调节,能广泛满足压铸工艺参数要求。压射缸与定型板联结采用三拉杆刚性结构,浇注空间大,密封彩先进密封结构和进口密封件。

  本机性能优良,使用稳定可靠,是国内先进的压铸机,可以代替进口产品。

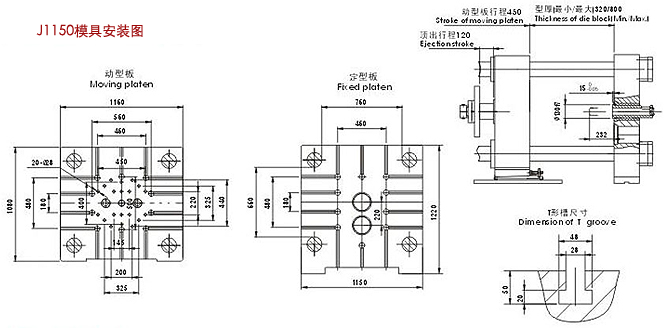

J1150型(500吨)5000千牛卧式冷室压铸机安装图1J1150型(500吨)5000千牛卧式冷室压铸机安装图2

项目单位J1150
                合型力                 kN                 5000
                动型板尺寸(水平X垂直)                 mm                 1160X1080
                拉杠内间距(水平X垂直)                 mm                 760X660
                压型厚度(最小/最大)                 mm                 320/800
                动型板行程                 mm                 450
                顶出行程                 mm                 120
                顶出力                 kN                 220
                压射力(增压)                 kN                 500
                压射行程                 mm                 572
                压射位置                 mm                 0,-220
                标准压室直径                 mm                 70                 80                 90
                一次金属注入量(铝)                 kg                 4.1                 5.4                 6.8
                压射比压                 MPa                 130                 99.5                 78.6
                铸件最大投影面积                 c                 636
                空循环时间                 s                 12
                液压系统工作压力                 MPa                 14
                电动机功率                 kW                 30
                机器重量                 kg                 25000
                机器外形尺寸(长X宽X高)                 mm                 7350X1950X3150
